一、型號說明 |
|
FL系列空氣冷卻器主要用于行走機械（挖掘機、裝卸機、叉車、起重機、聯合收割機、筑路機械、工程機械等），并適用于其它液壓、潤滑系統及換熱冷卻系統等，用風冷強制將工作介質冷卻到要求溫度。 |
|
FL-20 (FL: 空氣（風）冷卻器 20：換熱面積（m2） |
|
二、性能參數表 |
|
FL系列空氣（風）冷卻器的換熱系數 K >= 55W/m2·K
|
|

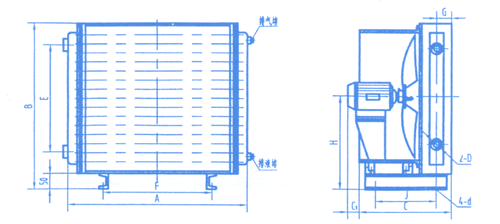

三、FL空氣冷卻器外型尺寸示意圖 |
|
一、型號說明 |
|
FL系列空氣冷卻器主要用于行走機械（挖掘機、裝卸機、叉車、起重機、聯合收割機、筑路機械、工程機械等），并適用于其它液壓、潤滑系統及換熱冷卻系統等，用風冷強制將工作介質冷卻到要求溫度。 |
|
FL-20 (FL: 空氣（風）冷卻器 20：換熱面積（m2） |
|
二、性能參數表 |
|
FL系列空氣（風）冷卻器的換熱系數 K >= 55W/m2·K
|
|
三、FL空氣冷卻器外型尺寸示意圖 |
|
一、型號說明 |
|
FL系列空氣冷卻器主要用于行走機械（挖掘機、裝卸機、叉車、起重機、聯合收割機、筑路機械、工程機械等），并適用于其它液壓、潤滑系統及換熱冷卻系統等，用風冷強制將工作介質冷卻到要求溫度。 |
|
FL-20 (FL: 空氣（風）冷卻器 20：換熱面積（m2） |
|
二、性能參數表 |
|
FL系列空氣（風）冷卻器的換熱系數 K >= 55W/m2·K
|
|
三、FL空氣冷卻器外型尺寸示意圖 |
|
型號 |
A |
B |
C |
D |
E |
F |
H |
C1 (max) |
G |
J |
d |
風量 |
風機功率 (kw) |
風機號 (T30) |
|
FL2 |
390 |
392 |
260 |
M22*1.5 |
240 |
245 |
225 |
95 |
61 |
170 |
Ø12 |
805 |
0.05 |
2.5 |
|
FL3.15 |
340 |
414 |
260 |
" |
286 |
245 |
225 |
95 |
67 |
170 |
Ø12 |
935 |
" |
" |
|
FL4 |
375 |
440 |
260 |
" |
310 |
245 |
225 |
95 |
67 |
170 |
Ø12 |
1065 |
0.09 |
" |
|
FL5 |
410 |
478 |
288 |
M27*2 |
310 |
295 |
260 |
97 |
67 |
208 |
Ø12 |
1390 |
" |
3 |
|
FL6.3 |
460 |
502 |
288 |
" |
340 |
295 |
260 |
97 |
67 |
208 |
Ø12 |
1610 |
" |
3 |
|
Fl8 |
480 |
530 |
318 |
M36*2 |
356 |
295 |
260 |
97 |
86 |
268 |
Ø12 |
1830 |
" |
3 |
|
FL10 |
550 |
596 |
318 |
" |
415 |
345 |
290 |
69 |
89 |
268 |
Ø12 |
2210 |
0.12 |
3.5 |
|
FL12.5 |
570 |
650 |
400 |
" |
454 |
405 |
330 |
60 |
89 |
340 |
Ø12 |
3340 |
0.25 |
4 |
|
FL16 |
670 |
650 |
400 |
" |
454 |
405 |
330 |
60 |
89 |
340 |
Ø12 |
3884 |
0.25 |
4 |
|
FL20 |
720 |
756 |
434 |
M42*2 |
575 |
500 |
390 |
35 |
90 |
374 |
Ø12 |
6500 |
0.60 |
5 |
|
FL35 |
970 |
908 |
610 |
法蘭Dg50 |
680 |
680 |
520 |
80 |
103 |
450 |
Ø12 |
15000 |
2.2 |
7 |
|
FL45 |
1420 |
786 |
564 |
G2" |
575 |
1100 |
420 |
80 |
120 |
350 |
Ø12 |
6500*2 |
0.60*2 |
5*2 |
|
FL60 |
1500 |
810 |
550 |
法蘭Dg65 |
400 |
1482 |
300 |
100 |
130 |
390 |
Ø12 |
8000*2 |
0.75*2 |
6*2 |
|
